인터콘시스템스(주)

출입문시스템의 특징

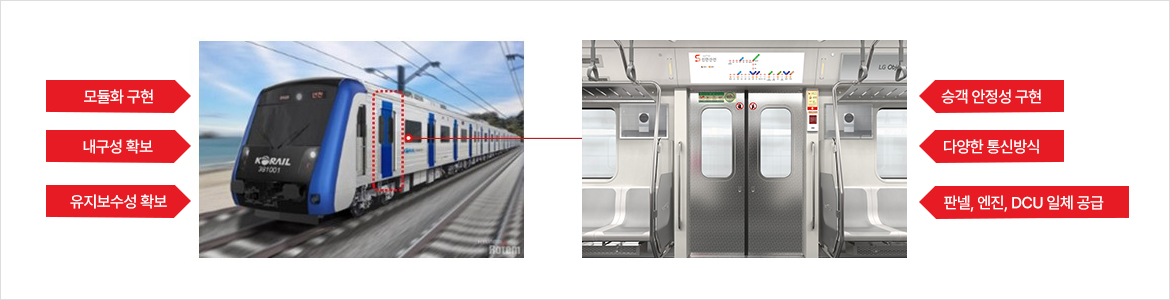

인터콘시스템스의 출입문시스템

부품간 모듈화 구현, 내구성, 유지보수성 및 승객 안전성 확보로 최상의 시스템을 구현
도어판넬, 엔진 및 DCU등 시스템 일체를 직접 설계, 제작, 공급
또한 다양한 통신방식(RS-485, MVB, Ethernet 등)을 적용하여 고객의 요청사항에 따른 대응 가능

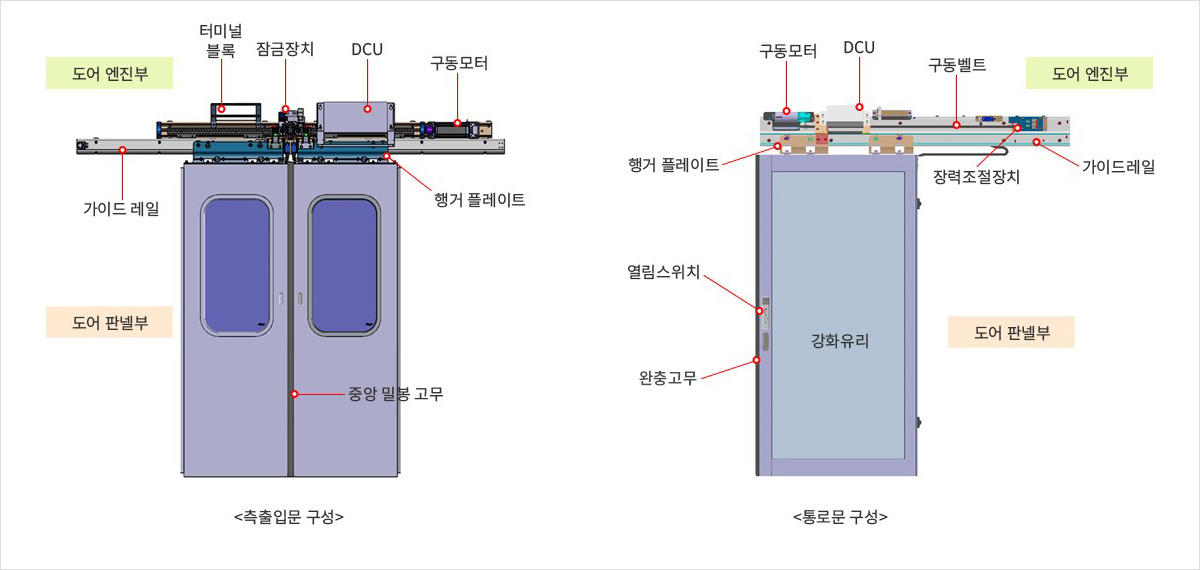

출입문시스템 구성 요소

출입문시스템 종류

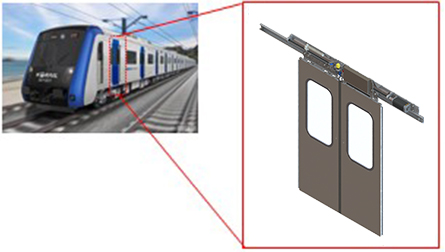

Pocket Sliding Type 측출입문 시스템

[주요사양]

구동원 : 전기모터 / 스크류
잠금장치 : 롤러 타입(기계적)
제어장치(DCU) : 단일계 / 이중계(고객 요구사항에 대응 가능)
판넬 재질 : STS 또는 AL

[특징]

도어 판넬이 차체에 설치된 포켓 사이로 여닫히는 형태
전동차 측출입문에 가장 널리 사용되고 있음

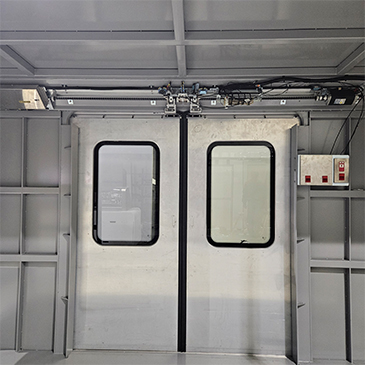

Outside Sliding Type 측출입문 시스템

[주요사양]

구동원 : 전기모터 / 스크류
잠금장치 : 롤러 타입(기계적)
제어장치(DCU) : 단일계 / 이중계(고객 요구사항에 대응 가능)
판넬 재질 : STS 또는 AL

[특징]

도어 판넬이 차체 외부에서 여닫히는 형태(구동장치는 차체 내부에 설치)
Pocket Sliding Type 다음으로 많이 사용되고 있음 (인천공항철도 일반형 전동차)

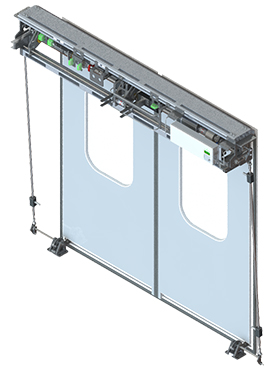

Plug-In Type 측출입문 시스템

[주요사양]

구동원 : 전기모터 / 스크류
잠금장치 : 플러그 인 메커니즘
속도감지 : 엔코더 또는 홀센서
제어장치(DCU) : 단일계/이중계(고객 요구사항에 대응 가능)
판넬 재질 : AL

[특징]

도어 판넬이 Plug에 의해 차체 외부로 스윙을 하면서 여닫히는 형태
차량의 공간을 최대로 활용할 수 있는 출입문 구조

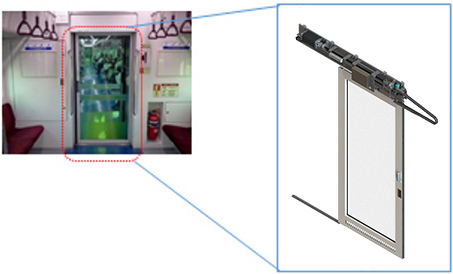

Pocket Sliding Type 통로문 시스템

[주요사양]

구동원 : 전기모터 / 벨트 또는 스크류
열림신호 : 승객에 의한 스위치 조작
동작모드 : 열림 / 대기 / 자동닫힘
판넬 재질 : AL 압출재 + 강화유리
제어장치(DCU) : 단일계/이중계(고객 요구사항에 대응 가능)
동작 모드 : 열림/대기/자동닫힘/열림유지/일괄열림/센서에 의한
장애감지(고속열차에 한함)

[특징]

열차 내부의 차량간 통로 또는 객실 출입부(고속열차)에 설치하는 형태
열차 내부로 소음 및 바람 등이 유입되는 것을 최소화 할 수 있음
장애인의 원활한 이동이 가능한 설계

도어판넬

인터콘시스템스는 오랜 도어판넬 제작 경험과 Know-How를 기반으로 새로운 기술을 접목, 최상의 품질을 공급해 나가고자 함.

승객용 측출입문 판넬

[주요사양]

재질 : STS 또는 AI
AI 하니컴 코어 적용
경량 고강도 구조
내구성 확보

객실통로문 판넬

[주요사양]

재질 : AI 압출재 프레임
강화 유리
차량간 시야 확보

운전실 출입문 판넬

[주요사양]

재질 : STS 또는 AI
AI 하니컴 코어 적용
경량 고강도 구조
내구성 확보

운전실 파티션 판넬

[주요사양]

재질 : STS 또는 AI
AI 하니컴 코어 적용
경량 고강도 구조
내구성 확보

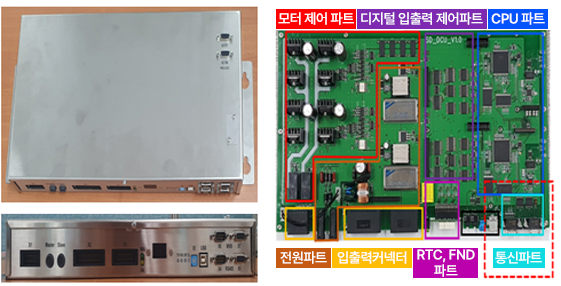

DCU (Door Control Unit)

TCMS와의 인터페이스를 통하여 열차의 출입문을 제어 (개폐지령/모니터링)

[주요사양]

CPU : Cortex-M7 코어의 고성능 32bit 프로세서 적용
하드웨어 : CPU 파트/모터제어 파트/전원파트/입출력 파트/통신 파트, Full 이중화 구현
소프트웨어 : SIL 인증 RTOS 적용 및 어플리케이션 소프트웨어 SIL2 인증

[특징]

차량 통신 구성에 따라 Ethernet, MVB, RS-485 통신 선택 가능
전용 유지보수 프로그램을 이용한 유지보수 편의성 제공
CBM 장치 인터페이스를 통한 DCU의 상태 예측 진단 기능 제공

출입문시스템 적용사례

탄자니아 전동차, 탄자니아 기관차 17량, 대만 TRA 전동차,
카자흐스탄 알마티 메트로 전동차, 필리핀 마닐라 MRT7 전동차 등
코레일 490량 전동차, 코레일 경인선 전동차, 코레일 분당선 전동차,
코레일 과천/안산선 전동차, 코레일 일산선 전동차 등
서울시 1호선 전동차, 서울시 2호선 전동차, 서울시 9호선 전동차,
부산시 1호선 전동차, 인천공항 IAT 전동차, 대구시 전동차 등
진접선 전동차, 경원선 전동차, 동해선 전동차, 수인선 전동차,
소사원시선 전동차, 성남여주/동해남부선 등
EMU-250/300 고속차량 등
